Un capteur de fissure mesure le déplacement transmis par son montage. Si une fixation se décolle ou si le support se dégrade, la variation enregistrée peut ne plus représenter le phénomène que l’on souhaite observer. La préparation de l’installation fait donc partie de la qualité de la mesure.
Cette checklist aide à organiser la pose et la mise en service. Elle complète les instructions du matériel retenu ; les fixations, perçages et interventions sur l’ouvrage doivent être définis et autorisés par les responsables du projet.
01 Confirmer le point et la direction de mesure
Identifiez le point sur un plan ou une photographie repérée. Décrivez le mouvement recherché et la direction dans laquelle le capteur doit le mesurer. Pour une mesure d’ouverture, le montage doit transmettre la composante visée, sans confondre celle-ci avec un glissement ou un mouvement hors du plan.
Une fissure peut présenter une géométrie complexe ou un comportement différent selon son emplacement. Le nombre de points à instrumenter se définit avec l’objectif du suivi. Notre guide pour choisir un fissuromètre connecté permet de vérifier que le dispositif envisagé correspond au besoin.

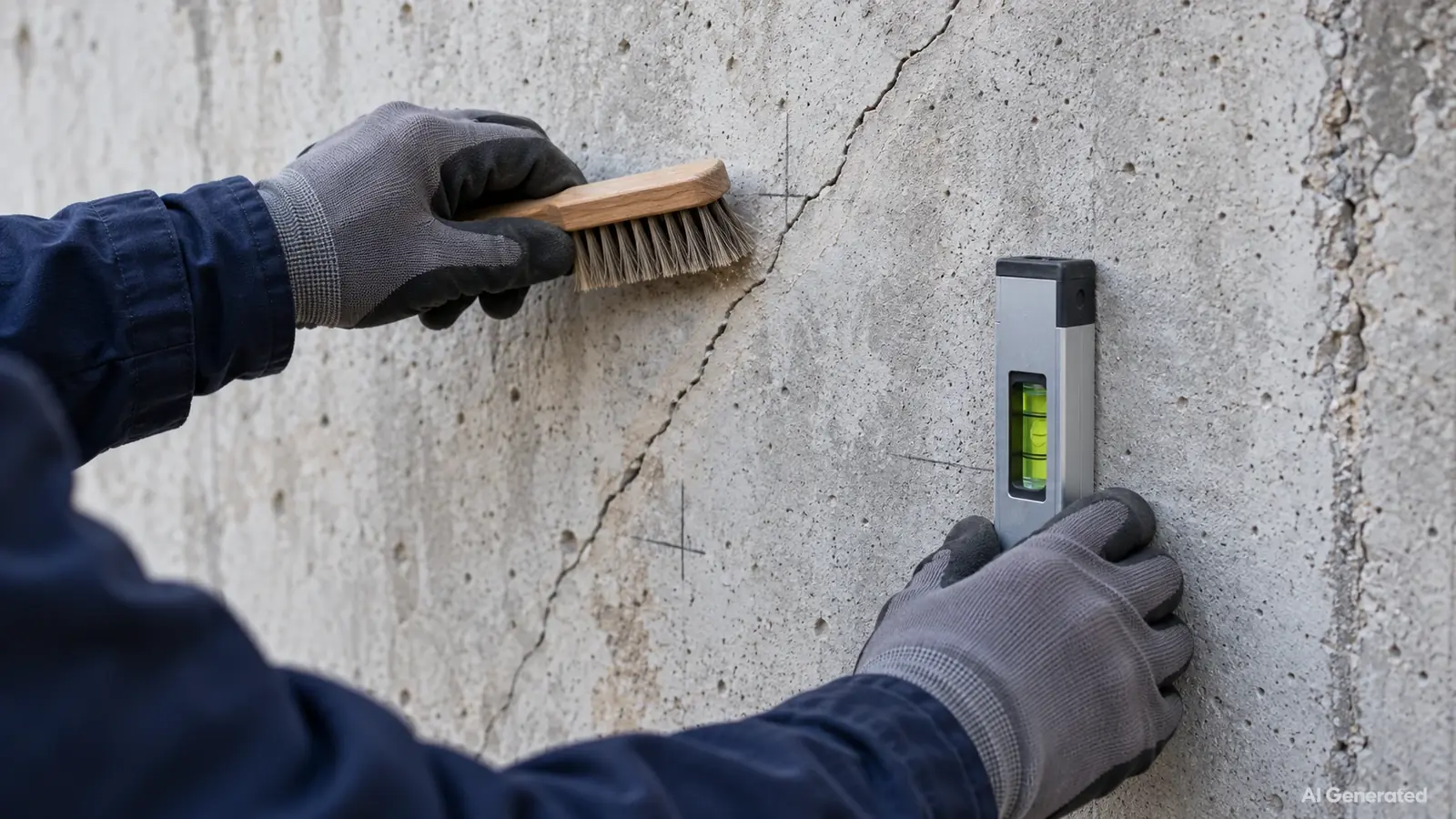

02 Examiner le support avant de fixer
Repérez les parties friables, les revêtements décollés, l’humidité et les surfaces irrégulières. Vérifiez que les points de fixation transmettront le mouvement des éléments à suivre. Fixer sur un revêtement indépendant du support peut conduire à observer ce revêtement plutôt que la structure visée.
Le choix entre collage, fixation mécanique ou accessoire dédié dépend du matériau, de l’environnement et des instructions du fabricant. Respectez les conditions de préparation et, pour un collage, le temps de prise prescrit. Une méthode documentée pour une jauge particulière ne doit pas être transposée automatiquement à un autre capteur. S9
03 Vérifier l’alignement et la réserve de course
Avant le serrage définitif, contrôlez la liberté du mouvement utile, la position initiale et les marges de déplacement. Évitez un montage qui introduit des efforts latéraux non prévus, bloque une articulation ou place le capteur à proximité d’une butée.
La position de départ doit permettre les déplacements attendus dans les directions pertinentes. La mise à zéro logicielle ne crée pas de course mécanique supplémentaire. Notez la position initiale et les conventions retenues pour le sens positif et négatif.
04 Protéger l’ensemble installé
Organisez le cheminement des câbles et les raccordements afin qu’ils ne tirent pas sur le capteur. Examinez les risques de choc, d’arrachement, de ruissellement et d’exposition directe. Les protections ajoutées doivent conserver la liberté de mouvement et l’accès nécessaire à la maintenance.
Vérifiez la compatibilité des composants avec l’environnement, y compris les accessoires. L’indice de protection du boîtier seul ne permet pas de conclure sur la tenue de l’installation complète. Une protection mécanique ne doit pas devenir une liaison parasite entre les deux côtés mesurés.
05 Tester l’acquisition et la transmission
Contrôlez l’identifiant du capteur, l’unité, l’horodatage et les intervalles configurés. Vérifiez qu’une mesure cohérente peut être obtenue puis retrouvée par la voie d’accès prévue. Le test radio doit être réalisé dans une configuration représentative de l’emplacement final.
Un essai de communication valide un transfert à cet instant, pas la disponibilité permanente du réseau. Documentez également le comportement prévu en cas d’interruption et les moyens de vérifier que les données restent accessibles. Ne modifiez pas volontairement l’ouvrage pour provoquer un mouvement de test.
06 Enregistrer la référence initiale
Conservez la première lecture exploitable avec sa date, les conditions ambiantes disponibles et des photographies du montage. Notez la référence du matériel, ses réglages et tout écart à la configuration prévue. Cette fiche de mise en service permettra de comprendre la série ultérieure.
Une référence initiale décrit un état de départ. Elle ne certifie pas que l’ouvrage est stable et ne représente pas nécessairement la largeur absolue de la fissure. Pour préparer l’exploitation, consultez notre guide pour organiser les relevés et lire les tendances.
07 Prévoir le contrôle après la pose
Définissez une vérification adaptée au projet pour examiner la stabilité des fixations et les premières données. Consignez les interventions, remplacements et changements de réglage. Si une fixation bouge, recherchez la cause et documentez la reprise avant de comparer directement les mesures avant et après intervention.
Les solutions de surveillance des fissures ADVARNA se choisissent avec leurs conditions d’installation. Préparez les photographies du point, le matériau du support et les contraintes d’accès pour préciser le matériel et les accessoires à examiner.
Préparer mon projet d’installation
