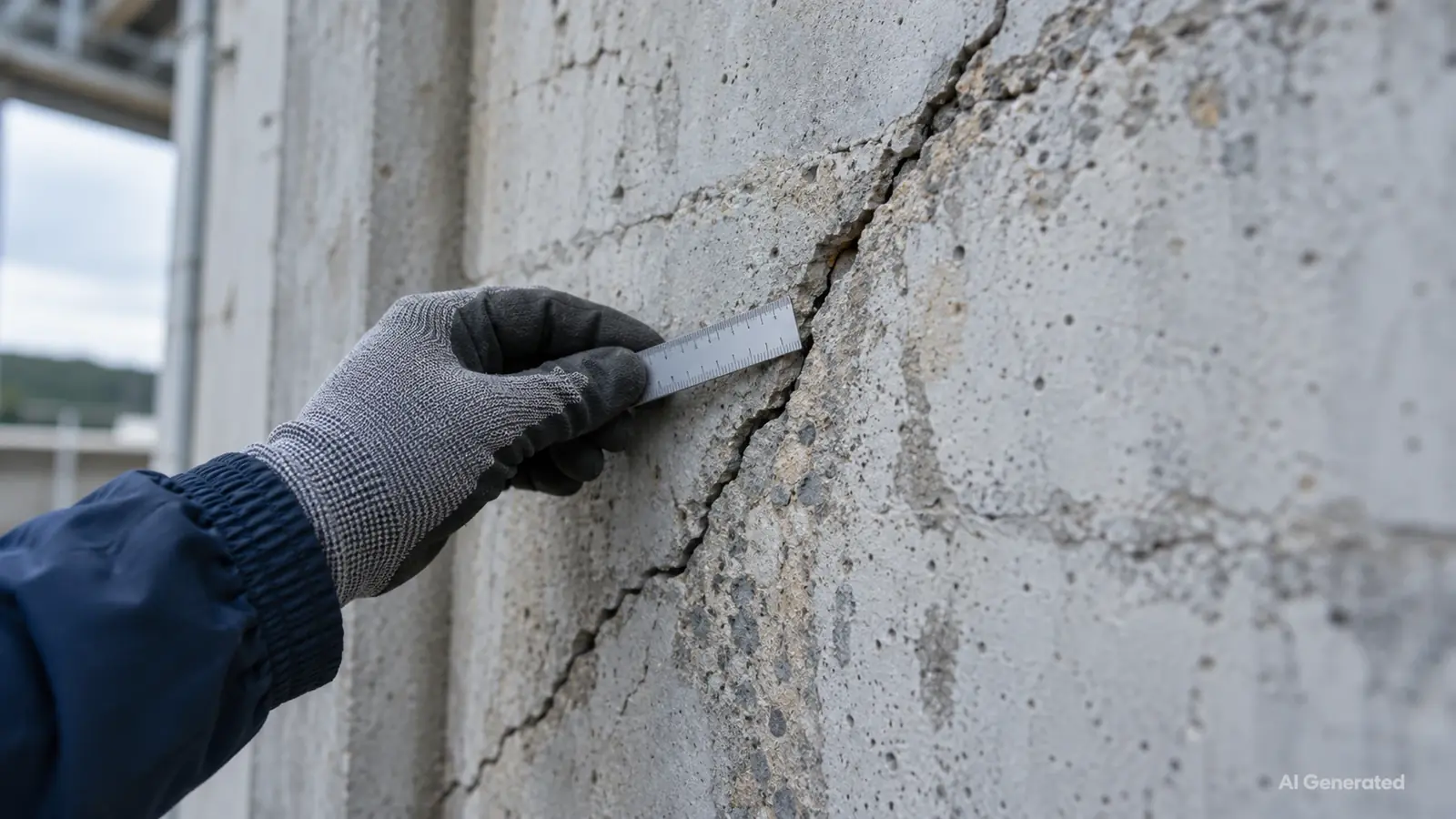

Une fissure difficile d’accès, plusieurs points à suivre ou des relevés à organiser pendant des travaux peuvent justifier l’utilisation d’un fissuromètre connecté. Le choix dépend d’abord du mouvement à mesurer et des conditions du site. La connectivité intervient ensuite, pour rendre les données accessibles selon les besoins du projet.
Un dispositif adapté doit associer le capteur, son montage, l’acquisition et la transmission. Voici les questions à examiner avant de comparer les modèles de surveillance des fissures à distance.
01 Définir le mouvement à suivre
Souhaitez-vous mesurer l’ouverture et la fermeture de la fissure, un glissement entre ses lèvres ou un mouvement dans plusieurs directions ? Un capteur linéaire renseigne le déplacement selon son axe. Il ne décrit pas, à lui seul, tous les mouvements de l’ouvrage.
Précisez aussi les points entre lesquels la mesure sera effectuée. Leur implantation et l’orientation du capteur doivent correspondre à la question technique posée. Une photographie générale et un gros plan permettent de préparer cet échange, mais ne remplacent pas le choix des points par le responsable de l’instrumentation.
02 Choisir la course utile
La largeur visible de la fissure n’est pas la course que le capteur devra parcourir. Il faut distinguer la géométrie nécessaire à la fixation, la position initiale du capteur et l’amplitude de déplacement à suivre.
Prévoyez une réserve de course dans les directions attendues, sans placer le dispositif en butée au démarrage. Une course plus grande n’est pas automatiquement préférable : vérifiez les performances de mesure sur la plage choisie et la compatibilité mécanique du montage.
03 Lire les performances dans leurs conditions
La résolution indique la finesse avec laquelle une variation peut être distinguée dans certaines conditions. Elle ne suffit pas à connaître l’erreur possible de l’ensemble installé. Une valeur annoncée pour l’électronique seule ne décrit pas nécessairement la performance du module associé à son palpeur.
Comparez les unités, la plage de mesure, la température de référence et les éléments inclus dans chaque spécification. Notre guide pour comprendre la précision et la résolution aide à préparer cette lecture. Demandez également les informations de vérification ou d’étalonnage disponibles pour la configuration retenue.
04 Examiner le montage et l’exposition
Un support qui s’effrite, une fixation qui se décolle ou un câble soumis à des efforts peuvent compromettre la mesure. Examinez l’état du matériau, l’accessibilité, les projections d’eau, la poussière, l’exposition solaire et les risques de choc.
Le degré de protection du boîtier doit être apprécié avec celui des raccordements et du capteur associé. Il ne dispense pas de suivre les instructions d’installation. Sur un ouvrage sensible ou difficile d’accès, préparez également les autorisations et les conditions d’intervention.
05 Distinguer acquisition et transmission
La fréquence de mesure correspond au rythme des acquisitions. La fréquence de transmission décrit le rythme d’envoi des données. Un système peut mesurer plus souvent qu’il ne transmet ; il faut vérifier ce qu’il conserve et ce qui devient effectivement consultable.
La couverture radio doit être examinée à l’emplacement prévu. Selon la configuration ADVARNA, les options proposées comprennent Sigfox, LoRaWAN ou LoRa point à point. Précisez les besoins d’accès, d’export et d’alerte afin de confirmer les services réellement disponibles. La plateforme cloud ADVARNA annoncée sur le site est encore en développement.
06 Évaluer l’autonomie et l’exploitation
Une durée d’autonomie s’interprète avec les conditions qui l’accompagnent. Le rythme de mesure, les transmissions, l’alimentation et l’environnement peuvent modifier les besoins de maintenance. Vérifiez comment une interruption de communication ou une alimentation faible sera identifiée dans la configuration proposée.
Le budget doit couvrir la chaîne complète : matériel, accessoires, installation, connectivité, accès aux données et suivi. Clarifiez les éléments inclus, les éventuels renouvellements et les personnes chargées de consulter les mesures.
07 Préparer une demande exploitable
Rassemblez le type d’ouvrage, le phénomène suivi, le nombre de points, l’amplitude envisagée, la durée du suivi et les contraintes d’accès. Ajoutez les exigences métrologiques et les possibilités de connexion connues. Si une information manque, signalez-la plutôt que de choisir une valeur arbitraire.
Vous pourrez ensuite comparer OBSESSIO X1, X2 et le PACK FISSURE selon leurs configurations. Les mesures apportent des observations sur l’évolution de la fissure ; leur interprétation et les décisions relatives à l’ouvrage restent du ressort des professionnels responsables du projet.
08 Préparons votre configuration de mesure
Transmettez-nous les caractéristiques de votre ouvrage et de votre besoin de suivi. Nous pourrons examiner les solutions ADVARNA à considérer et les points à préciser.
Décrire mon projet de suivi de fissures
