Pour suivre une fissure, plusieurs méthodes peuvent être envisagées. Certaines fournissent une indication qualitative, d’autres permettent des relevés chiffrés ou une acquisition automatisée. Le choix dépend de l’information recherchée et de la manière dont les observations seront utilisées.
Les appellations varient selon les fabricants. Dans ce guide, « témoin » désigne un témoin simple de rupture, « jauge » un dispositif gradué lu sur place et « fissuromètre connecté » un système de mesure transmettant ses données à distance. Il existe également des appareils numériques portables et d’autres configurations.
01 Le témoin simple pour une indication qualitative
Un témoin de rupture placé à cheval sur une fissure peut signaler une modification lorsque son intégrité change. Cette observation ne fournit pas, à elle seule, une série chiffrée de déplacements ni l’heure précise du mouvement entre deux visites.
L’état du témoin et de son adhérence doit aussi être examiné. Une rupture peut nécessiter une vérification de l’installation avant toute interprétation. Cette méthode répond donc à un besoin limité d’observation, à définir avec le professionnel chargé du suivi, sans la présenter comme une mesure complète du comportement de l’ouvrage.

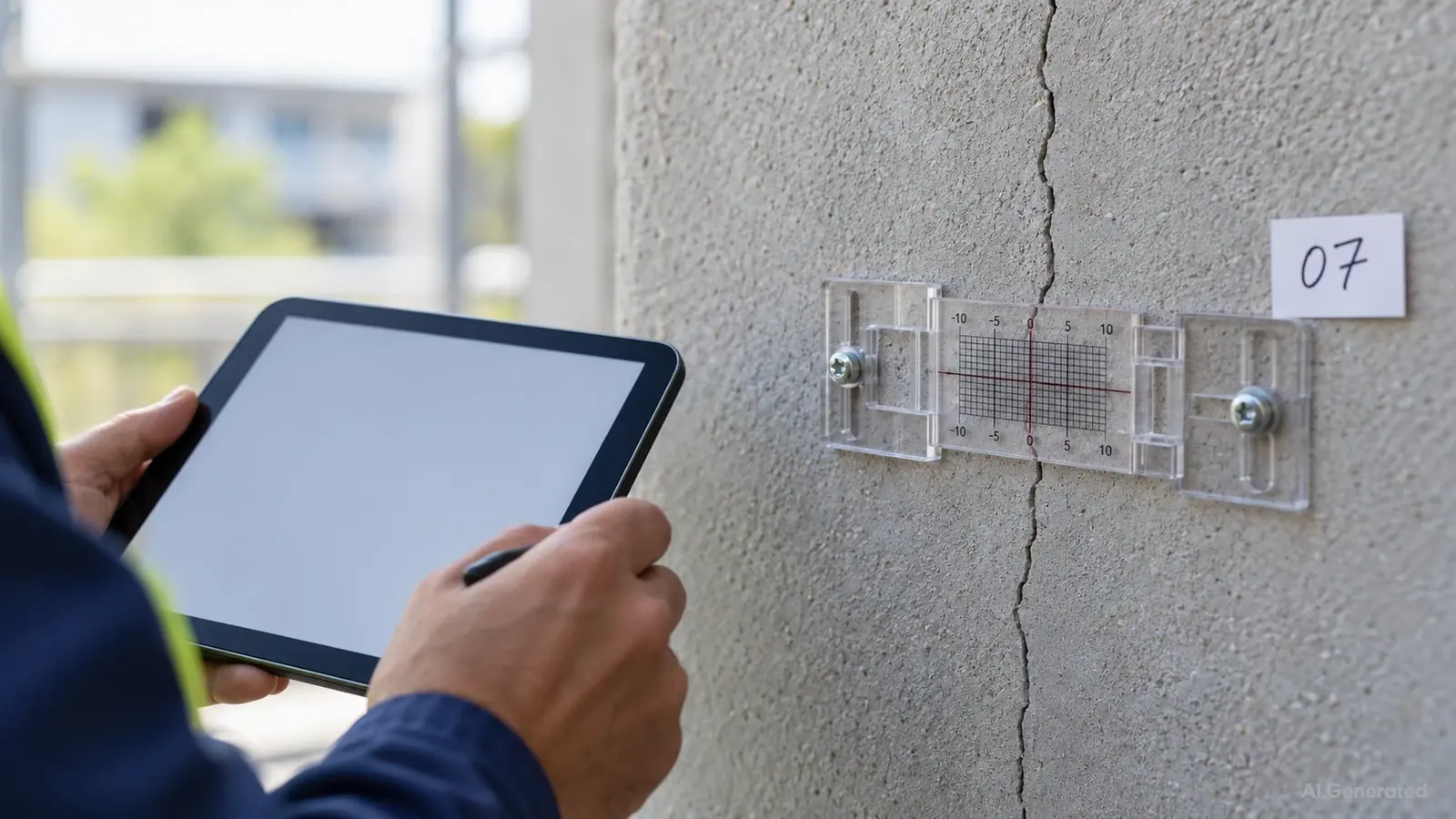

02 La jauge graduée pour des relevés sur place
Une jauge graduée permet de relever une position ou une variation selon ses axes et sa conception. Elle peut convenir lorsque les points restent accessibles et qu’un programme de visites est compatible avec le besoin du projet. Certaines jauges suivent plusieurs composantes du mouvement ; il faut vérifier le modèle concerné. S8
La qualité de la série dépend aussi de l’organisation des relevés : identification du point, date, unité, conditions d’observation et conservation des données. Une photographie peut compléter une lecture, sans remplacer systématiquement la méthode prévue par le fabricant. Entre deux visites, le détail de l’évolution n’est pas nécessairement connu.
03 Le fissuromètre connecté pour automatiser les acquisitions
Un système connecté associe un capteur à une acquisition et à un moyen de transmission. Il peut être pertinent pour des points éloignés, des accès contraints ou des relevés plus fréquents que les visites prévues. Sa valeur dépend de la configuration réellement déployée.
Vérifiez les intervalles de mesure et d’envoi, la couverture radio, l’alimentation et l’accès aux données. « Connecté » ne signifie pas automatiquement surveillance instantanée, alerte opérationnelle ou service d’interprétation. Ces fonctions et responsabilités doivent être définies séparément.
04 Comparer les méthodes selon le besoin
| Besoin | Témoin simple | Jauge graduée | Système connecté |
|---|---|---|---|
| Observation chiffrée répétée | Ne fournit pas une série de déplacement | Relevés lors des visites | Acquisitions selon configuration |
| Présence sur site | Inspection nécessaire | Lecture sur place | Visites d’installation et de maintenance à prévoir |
| Historique entre visites | Limité | Dépend des relevés disponibles | Dépend de l’acquisition et du stockage |
| Contraintes à organiser | Intégrité et adhérence | Lecture et traçabilité | Montage, énergie, radio et accès aux données |
Le tableau décrit ces trois catégories, pas les performances de tous les produits du marché. La méthode la plus adaptée est celle qui produit l’information nécessaire dans les conditions du projet.
05 Examiner le coût du suivi complet
Le prix d’achat ne suffit pas à comparer les méthodes. Comptez les accès, les déplacements, le temps de relevé, l’installation, la maintenance et, le cas échéant, la connectivité. Pour quelques points faciles d’accès, une lecture manuelle peut répondre au programme retenu.
Pour des sites dispersés ou un besoin d’observations plus fréquent, l’automatisation mérite d’être étudiée. Aucune économie ne peut être promise sans connaître les contraintes et la durée du suivi. Il faut aussi désigner la personne qui examinera les données et les éventuelles anomalies.
06 Passer du besoin à une configuration
Commencez par préciser le mouvement, la fréquence utile des observations et les conditions d’accès. Consultez ensuite notre guide pour choisir un fissuromètre connecté si cette famille de solutions correspond au projet.
La page de surveillance des fissures à distance présente les options ADVARNA. Pour une sélection entre modèles, utilisez le comparatif OBSESSIO X1 X2 et PACK FISSURE. Quelle que soit la méthode, des observations instrumentées ne remplacent pas le diagnostic et les décisions des professionnels compétents.
